Zeichnungen

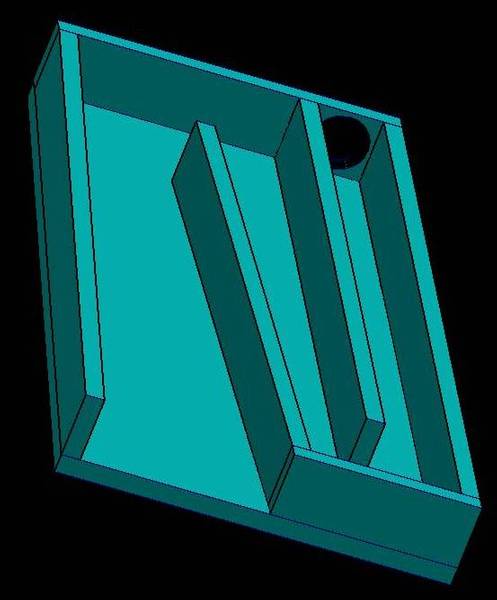

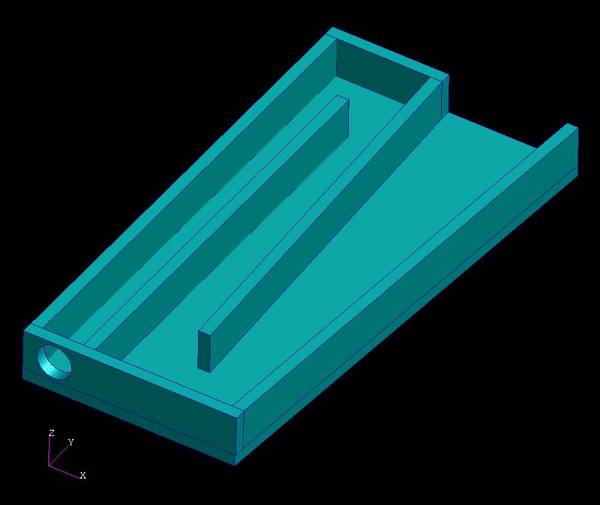

Und schon geht's los mit dem Projekt - zunächst ein paar Zeichnungen mit dem CAE-Tool PATRAN gemacht. Hier sind sie für die Allgemeinheit:

Draufsicht	3D-Ansicht	3D-Ansicht

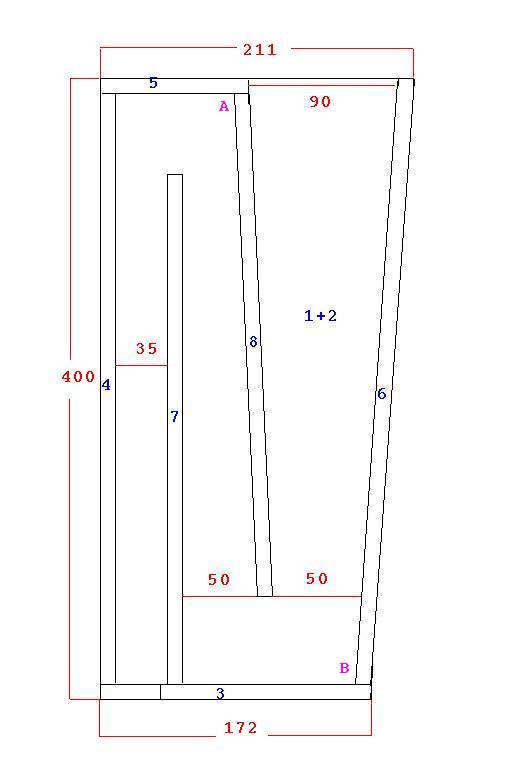

Erläuterungen zur Draufsicht:

• Die roten Zahlen sind Masse in mm.
• Die blauen Zahlen beziehen sich auf die Stückliste weiter unten.
• Aus der Zeichnung sieht man folgendes:
  1. Der erste Gang hat eine konstante Breite von 35 mm
  2. Der zweite und der dritte Gang weiten sich mit unterschiedlichen Faktoren auf. Das Ganze ähnelt also weniger einer Transmissionline als vielmehr einem Exponentialhorn.
  3. Am zweiten Umlenkpunkt habe ich ungenau gezeichnet ... ;-)
  4. Bitte beachten, dass das Holz an den Punkten A und B etwas angefast werden muss, weil wir dort keine rechten Winkel haben.
  5. Ob das so funktionieren wird? We will see.

Wir brauchen

Material:

• Holz (Masse in mm), alle Teile im ersten Ansatz für den Prototyp 12mm-MDF, oder 10mm-Spanplatte, später wirds dann wohl Holz.
  1. Grundplatte:
     • bei 10mm-Spanplatte: 400 * 211
     • bei 12mm-MDF: 404 * 219
  2. Deckelplatte, wie 1)
  3. Frontplatte: 172 * 40
  4. linke Seitenplatte: 380 * 40
  5. Rückplatte: 100 * 40
  6. rechte Seitenplatte: 390 * 40
  7. Innenplatte 1.Gang: 345 * 40
  8. Innenplatte 2.Gang: 331 * 40
• Sonstiges
  • Spax-Schrauben, 3.0 * 20
  • Holzleim
  • Lack

Los geht's

Als erstes sägen wir die Grund- und Deckelplatte zurecht. Die wenigsten Baumärkte sind in der Lage, andere als rechte Winkel zu sägen, deshalb müssen wir hier etwas nacharbeiten.

Nun bauen wir alle Platten lose auf der Grundplatte auf und zeichnen uns die Einbaulagen an, ebenso zeichnen wir uns die Löcher für die Schrauben an. Die Schrauben sollen hinterher die verleimten Teile halten. Ihr könnt das natürlich auch mit Schraubzwingen machen, ich persönlich bevorzuge Schrauben. Nun bohren wir mit dem 2.5 mm-Bohrer die Führungslöcher für die Schrauben in Grund- und Deckelplatte. Unbedingt gerade bohren, deshalb die Maschine am besten in den Ständer spannen. Mit dem 6mm-Bohrer senken wir die Bohrlöcher an.

Bevor wir die Frontplatte einleimen, sägen wir mit der Lochsäge das Mundstück aus. Die Lage des Mundstückes ergibt sich fast zwangsläufig von selbst, den Durchmesser können wir nicht wesentlich grösser als 30 mm wählen.

Der Rest ist einfach: Seiten- und Innenplatten montieren, das Ganze von innen lackieren, damit die Faserplatte nicht aufquillt, Deckel drauf - fertig. Naja, fast. Das ist der Status meiner Kiste am 15.02.02.

To do

• Finish (Kanten anfasen, Platz für Nase und Kinn schaffen, spachteln, schleifen, bemalen/lackieren)
• Mundstück (ich weiss noch nicht, was ich hier mache - ob Kokosnuss oder ein Stück Holz).

Und wie klingt sowas?

Gute Frage. Überraschenderweise funktioniert es. Und ebenso überraschenderweise spielt die Kiste (derzeit, ohne Mundstück) in F#, der erste Overblow ist A. Natürlich ist es etwas schallgedämpft, aber nicht so stark, wie ich befürchtet hatte. Hör's Dir an.

Und so sieht's aus



Noch im Rohbau, aber dafür live aus dem Office ;-)
Pics by Herbert

Und so sieht es fertig aus, lackiert in dunkelblau metallic mit dem Sternbild des Orion

Give it a drone ...

Back home ...
